Setelah mengenal sistem grid, persamaan atur, dan metode finite volume, serta general transport equation, maka sekarang mari kita lakukan simulasi pada CFD. Kasus yang diambil adalah perpindahan panas konduksi. berikut adalah kasus yang akan disimulasikan :
Lakukan simulasi CFD dengan CFDSOF dengan langkah-langkah berikut :
Dari langkah-langkah di atas, pertama-tama harus di atur domain panjang 0.5 m dan tinggi 0.1 m kemudian jumlah cell untuk panjang 7 cell dan 3 cell untuk tinggi. Adapun untuk wall 1 dimasukkan temperatur 373 K dan wall 3 dimasukkan 773 K sedangkan wall 2 merupakan batang dimana perpindahan panas akan terjadi.

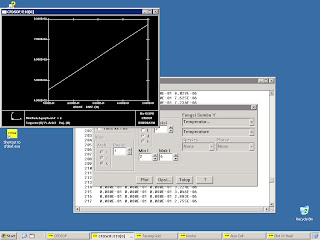

Dari hasil simulasi dapat dilihat bahwa nilai temperatur di sepanjang batang dapat diketahui, yang dalam hal ini diwakili oleh
T1 = 140 oC
T2 = 220 oC
T3 = 300 oC
T4 = 380 oC
T5 = 460 oC
Dengan membagi batang menjadi beberapa grid (cell) maka setiap cell akan melakukan perhitungan terhadap persamaan konduksi
Q = k A dt/dx
dengan analisis keseimbangan kalor (asas black) maka nilai-nilai perseebaran temperatur dapat diketahui sepanjang batang yang dilewati kalor. Semakin menuju ke kiri maka temperatur semakin berkurang mengingat kalor berpindah dari temperatur tinggi menuju temperatur rendah.
ternyata hasil simulasi menggunakan CFDSOF dapat mempermudah melihat fenomena rambatan panas pada sebuah batang yang kedua ujungnya memiliki beda temperatur.
